Антисейсмические устройства и противовибрационные системы используются для изменения ответной сейсмической или в целом динамической реакции сооружения. Это может осуществляться при помощи сейсмо-изоляции, рассеивания энергии, или устройств для временного или постоянного жесткого соединения.

Такие устройства применяются в целях защиты зданий, мостовых сооружений и любого другого инженерного сооружения.

типы

Эластомерные Изоляторы

Резинометаллические изоляторы серии SI состоят из чередующихся слоев стальных пластин и резины, скрепленных методом горячей вулканизации. Их поведение можно моделировать линейно за счет эквивалентной жесткости и коэффициента эквивалентного вязкого демпфирования. Данные изолирующие устройства изготавливаются из высокогасительной резины, то есть эластомерной смеси с коэффициентом эквивалентного вязкого демпфирования, равным 15% при 100% напряжением сдвига.

Маркировка

  • SI – [тип смеси] [диаметр эластомера (мм)] / [толщина эластомерных слоев (мм)]
Эластомерные Изоляторы со Свинцовым Сердечником

Резинометаллические изоляторы со свинцовым сердечником серии LRB представляют собой резинометаллические изоляторы с одним или более свинцовым сердечником. Упругость свинца позволяет достичь эквивалентного коэффициента вязкого демпфирования порядка 30%. Поведение изолирующих устройства типа LRB является билинейным, соответственно при проектировании применяются нелинейные модели.

Маркировка

  • LRB – [тип смеси] [диаметр эластомера (мм)] / [толщина эластомерных слоев (мм)] – [диаметр свинцового сердечника (мм)].

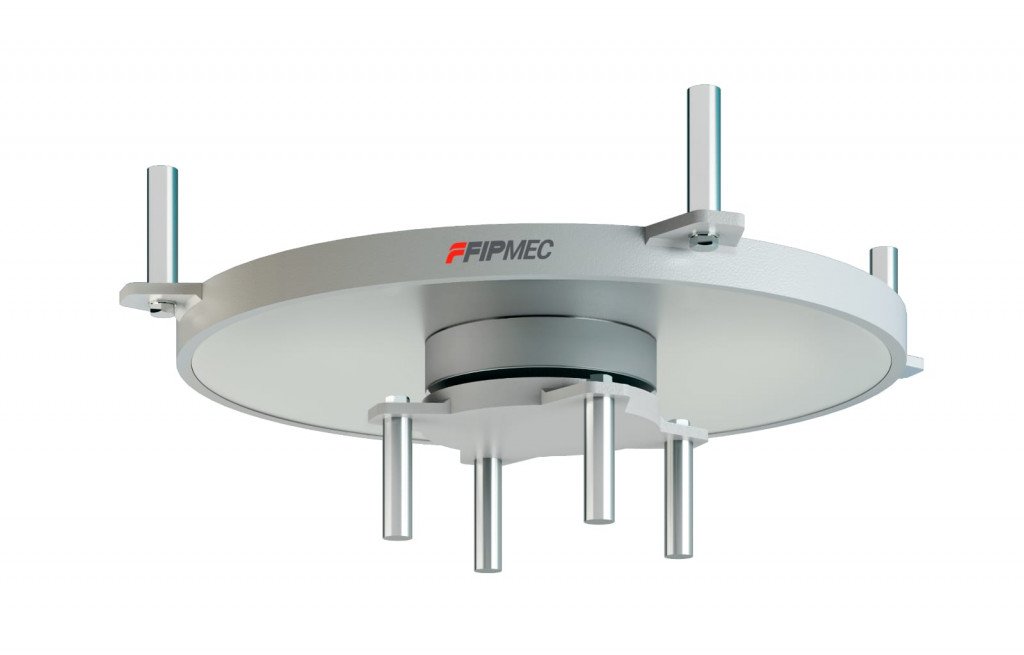

Изоляционные Слайдеры со Сферической Поверхностью

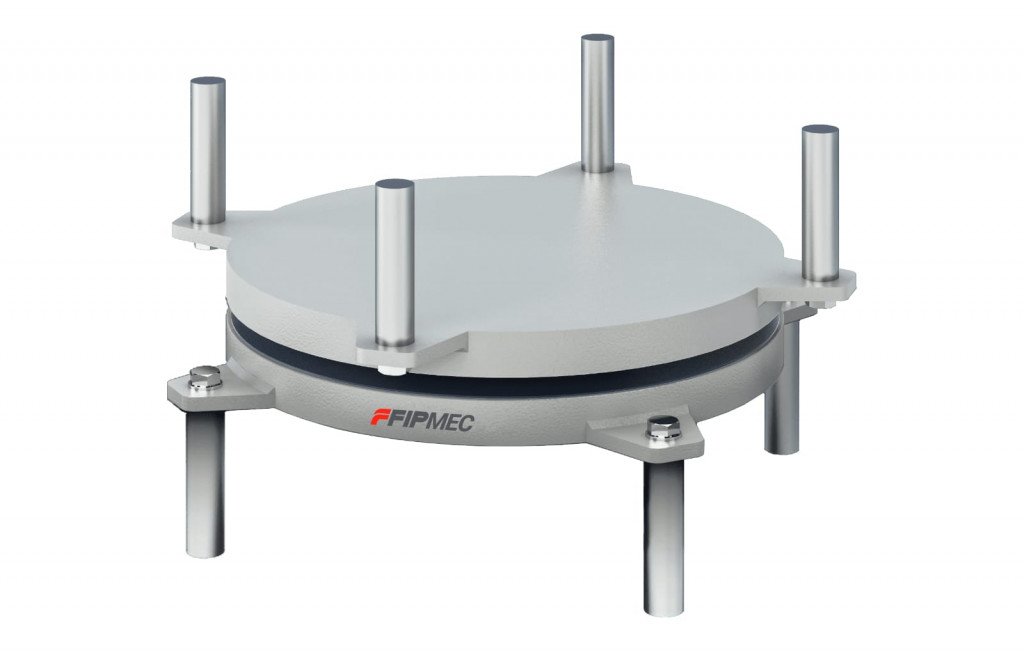

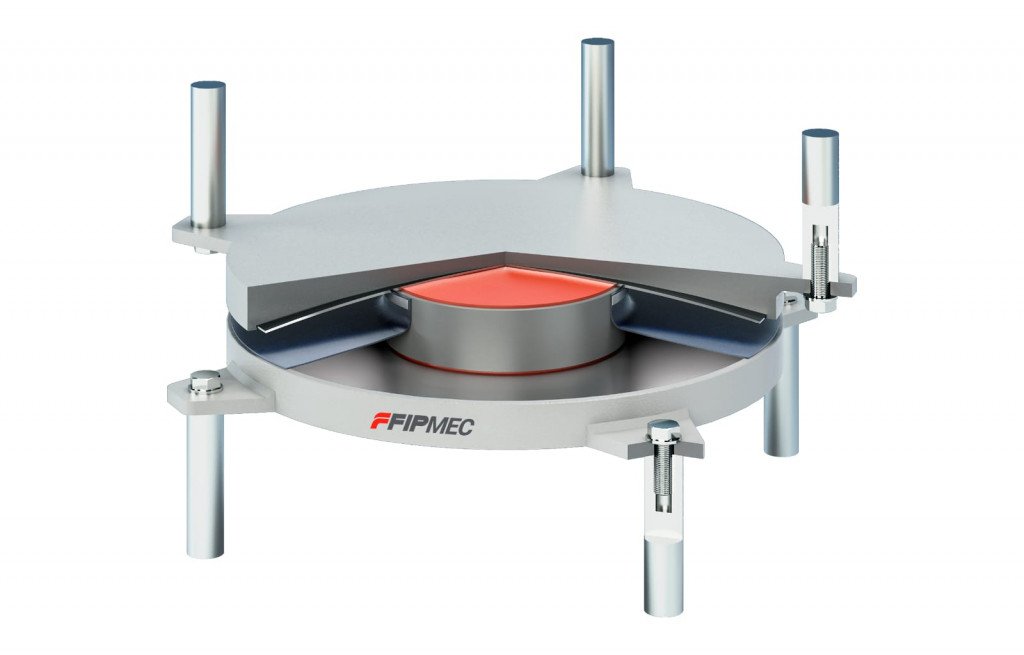

Изолирующие устройства со сферической поверхностью, т.е. изоляторы/слайдеры маятникового типа, используют силу тяжести для восстановления исходного положения; принцип работы соответствует принципу работы маятника. Демпфирование энергии происходит за счет трения. Параметры билинейного поведения зависят от радиуса кривизны и коэффициента трения. Слайдеры могут быть с одной (FIP) или с двумя главными сферическими поверхностями (FIP-D). Изоляторов с двумя сферическими поверхностями FIP-D более распространенное в связи с их меньшими габаритными размерами в плане.

Маркировка

  • FIP – [тип трения] [условное число] / [суммарное смещение (мм)] (радиус кривизны (мм))
  • FIP-D – [тип трения] [условное число] / [суммарное смещение (мм)] (радиус кривизны (мм))
Изоляторы/Слайдеры с Плоской Поверхностью в Комплекте с Демпферами

Данные изолирующие устройства, представляют собой сочетание опорной части и демпферов в одном устройстве. Демпферы могут быть стальными гистерезисного типа и/или вязкими (вязкостные демпфирующие устройства), поэтому характеризуются высокой способностью демпфирования. Опорная часть может быть всесторонне или линейно подвижной. Изоляторы могут комплектоваться также шок-трансмиттерами или устройствами постоянного соединения с механическими предохранительными.

Вязкие Демпферы

Вязкие демпферы типа OTP или OP — это поршневые демпфирующие устройства, в которых реакция силиконовой жидкости, проходящей по соответствующему гидравлическому контуру, способствует рассеиванию энергии. Типичная зависимость сила-скорость в демпферах - нелинейна, то есть F=Cvα, где F - сила, C - коэффициент демпфирования, v - скорость и α=0,15. Демпферы с другими значениями показателя α, также могут быть изготовлены компанией FIP.

Маркировка

  • OTP [осевая нагрузка на SLC (тонны)] / [суммарное смещение (мм)].
  • OP [осевая нагрузка на SLC (тонны)] / [суммарное смещение (мм)].
Вязко-пружинные Демпферы

Вязко-пружинные демпферы ОVE OVE*— это поршневые демпфирующие устройства, у которых реактивная сила F зависит от скорости v и от смещения x, согласно закону F=F0+Kx+Cvα, где F0 - сила предварительной нагрузки, K - жесткость, C - коэффициент вязкости и α=0,15. Предварительная нагрузка может предотвратить смещения от горизонтальных эксплуатационных нагрузок.

Стальные Гистерезисные Демпферы

Стальные гистерезисные демпферы используют упругую способность стальных элементов различных форм, разработанных для обеспечения многочисленных стабильных гистерезисных петель, с целью рассеивания энергии. В мостах используются главным образом элементы, имеющие форму полумесяца и штифта, а в зданиях применяются гистерезисные осевые демпферы с ограниченной деформацией (Buckling Restrained Axial Dampers - BRAD®) в качестве демпферных стяжек.

Устройства Жесткого Соединения

Шок-трансмиттеры обеспечивают очень жесткое соединение при динамическом воздействии, но их реакция к низкоскоростным перемещениям сооружения, например, температурные перемещения, ничтожна. Шок-трансмиттеры применяются в тех случаях, когда требуются различные поведение сооружения при эксплуатационных или при динамических (например сейсмических или ветровых) нагрузках .

Маркировка

  • OT [осевая нагрузка на SLC (тонны)] / [суммарное перемещение (мм)].
Механические Предохранительные

Механические предохранительные крепления типа SR предотвращают движения между соединенными элементами сооружения, при приложении силы ниже предельного значения. При нагрузке, превышающей предельное значение, происходит разрыв предохранительного элемента и движения сооружения допускаются. Данные устройства блокируют антисейсмическую систему в эксплуатационных условиях, а позволяют ее работу во время проектного землетрясения.

Устройства из Сплава с Памятью Формы

Устройства из сплава с памятью формы типа SMAD® — это осевые устройства жесткого соединения, использующие суперэластичные свойства сплавов с памятью формы. Кривая зависимости нагруза/перемещение, характеризующаяся наличием одного или более «плато» (участков, на которых при большем смещении сила остается почти неизменной), позволяет устройствам SMAD® ограничить максимальную нагрузку, передаваемую на сооружение. Кроме того, они отличаются высокой способностью восстановления исходного положения.

Инерционные Демпферы

Инерционные гасители колебаний, известные как инерционные гасители Tuned Mass Dampers (TMD), представляют собой систему в виде массы/пружины/демпфера, настроена на основную частоту самого сооружения так что, когда эта частота возбуждается, TMD будет резонировать не в фазе со движением сооружения. Таким образом устройство будет рассеивать энергию, энергия передается сооружением на инерционный гаситель TMD.

Эти демпферы обычно используются в упругих сооружениях, подверженных влиянию внешних воздействий с диапазоном частотных помех, который приводит в возбуждение основную частоту самого сооружения. Они применяются при строительстве пешеходных мостков, вантовых мостов, покрытий и трибун стадионов, дымовых труб, башен, небоскребов и пр.

ISOLART®

ISOLART® — это линейка специальной продукции в области сейсмической изоляции, разработанной для защиты произведений искусства, но применяемой также для легких предметов: контейнеров, серверов, критического или очень чувствительного к ускорению оборудования и т. д.

Данные изделия подразделяются на следующие типы: ISOLART® PENDULUM, схожий с изоляторами - слайдерами со сферической поверхностью, и ISOLART® SMA основана на суперэластичных свойствах сплавов с памятью формы.

SICURLINK®

Система SICURLINK® — система для соединения сборных элементов, в основе которой лежит принцип трехшарнирной арки. В частности, она предназначена для модернизации и сейсмического усиления существующих сборных сооружений, выполненных из простых опирающихся элементов или конструкций с недостаточными креплениями. Система доступна в жестком и демпферном исполнении.
