Los apoyos estructurales son dispositivos de restricción utilizados en estructuras, puentes y edificios, para transmitir rápidamente cargas y vincular o liberar ciertos grados de libertad de movimiento y rotación.
Según las necesidades de diseño, los apoyos de FIP MEC se pueden dividir en las siguientes categorías principales:
Apoyos mecánicos de tipo de DISCO ELASTOMÉRICO CONFINADO: Apoyos de acero-PTFE en los cuales las rotaciones sobre cualquier eje horizontal están aseguradas por la deformabilidad de un disco de goma confinado a una base de acero monolítico.
Apoyos mecánicos de tipo ESFÉRICO: son bisagras esféricas de acero en las cuales las rotaciones sobre cualquier eje horizontal están aseguradas por el deslizamiento de un elemento de acero convexo en un elemento cóncavo monolítico, a través de la superficie de deslizamiento de PTFE/SMF (Sliding Material Fip).
Apoyos ELASTOMERICOS armados: apoyos de caucho reforzado, formados por un elemento elastomérico en el que una o más láminas de acero vulcanizadas se insertan y se cubren completamente con el elastómero.
Además de los tipos tradicionales de apoyos definidos anteriormente, FIP MEC puede diseñar y fabricar dispositivos de apoyos "especiales", que responden a necesidades particulares, temporales o continuas, tales como: capacidad anti-levantamiento, solo vinculo temporal, amortiguación, según las necesidades de diseño.
Tipologías

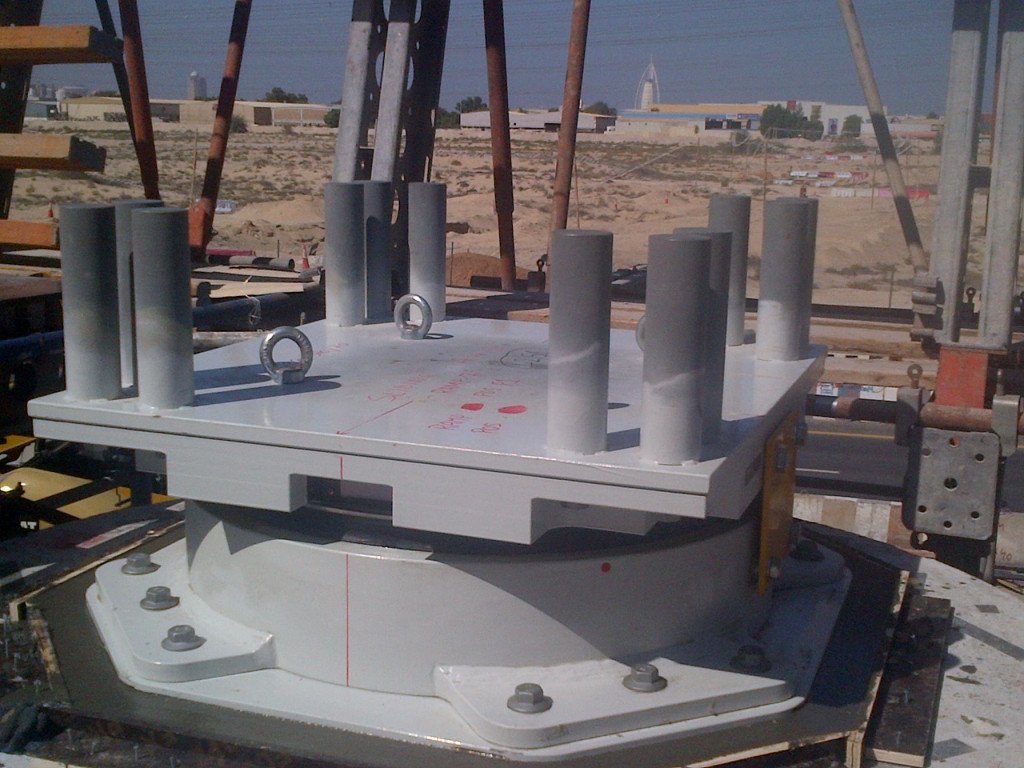

Los apoyos Vasoflon® son apoyos estructurales en los cuales las rotaciones sobre cualquier eje horizontal están aseguradas por la deformabilidad de un disco de goma confinado a una base de acero monolítico.
El elastómero actúa como un fluido que, bajo presión triaxial, ofrece baja resistencia a la deformación pero alta rigidez vertical.
Además de las cargas de compresión vertical, los apoyos Vasoflon® pueden transferir fuerzas y/o deslizarse en una o más direcciones del plano horizontal de acuerdo con los diferentes tipos de apoyo.
En los apoyos deslizantes, los movimientos deslizantes se obtienen a través del deslizamiento recíproco de dos superficies planas de acoplamiento, una en acero inoxidable y la otra en PTFE.
Clasificación
Los apoyos de tipo Vasoflon® se clasifican con dos dígitos con los siguientes significados:
- VF Vasoflon® tipo fijo
- VU Vasoflon® tipo longitudinal unidireccional
- VU* Vasoflon® tipo transversal unidireccional
- VM Vasoflon® tipo multidireccional
Características Principales
- Uso muy frecuente en puentes de carretera.
- Rotación máxima ≤ 2% ; Rotación recomendada ≤ 1%
- Adecuado para temperaturas entre -35 ° C y + 48 ° C (según UNI EN 1337)
- Disponible de acuerdo con UNI EN 1337-5 (marcado CE), AASHTO y otras regulaciones.

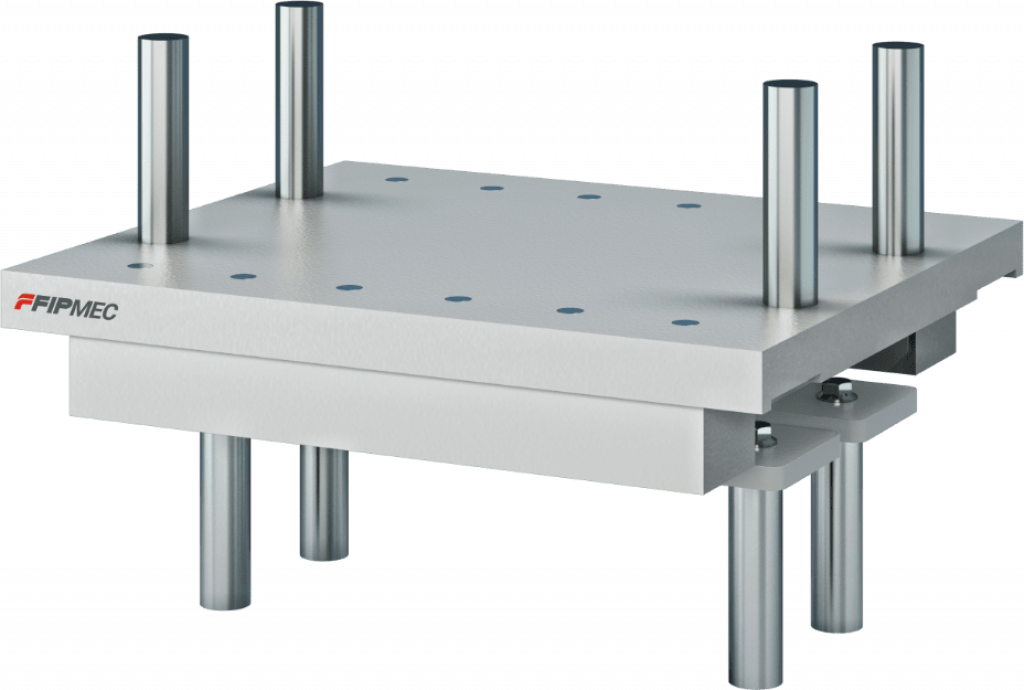

Los apoyos mecánicos de la serie Sferopol® son bisagras esféricas en las cuales las rotaciones sobre cualquier eje horizontal están aseguradas por el deslizamiento de un elemento de acero convexo en un elemento cóncavo monolítico, a través de la superficie de deslizamiento de material plástico PTFE o SMF (Sliding Material Fip). El material SMF consiste en UHMWPE (polietileno de muy alto peso molecular), que es resistente al desgaste y prolonga significativamente la vida útil de los dispositivos y de la estructura.
Además de las cargas de compresión, los apoyos Sferopol® pueden transferir fuerzas y/o permitir que el plano horizontal se deslice en una o más direcciones de acuerdo con los diferentes tipos de apoyo.
En los apoyos deslizantes, los movimientos deslizantes se obtienen mediante el deslizamiento recíproco de dos superficies de acoplamiento planas, una en acero inoxidable y la otra en material deslizante con muy baja fricción.
Clasificación
Los tipos de apoyo Sferopol ® se clasifican con dos letras con los siguientes significados::
- SF Sferopol® tipo fijo
- SU Sferopol® tipo longitudinal unidireccional
- SU* Sferopol® tipo transversal unidireccional
- SM Sferopol® tipo multidireccional
Características Principales
- Uso muy frecuente en puentes de carretera
- Requerido con altas rotaciones (más del 2%)
- Adecuado para temperaturas entre -50 ° C y + 70 ° C
- Disponible de acuerdo con la norma EN 1337-7 (material deslizante en PTFE), la marcadura CE, la ETA 09/0226, la norma AASHTO y otras estandares.
Tipo ELASTOFIP®
Los apoyos tipo Elastofip® son apoyos estructurales en elastómero reforzado vinculados mecanicamente a la superestructura y subestructura y por esta razón también son adecuados para aplicaciones en áreas sísmicas.
Clasificación
El más común es el tipo “EF” (Elastofip® fijo) que permite deformaciones en todas las direcciones del plano horizontal al reaccionar con fuerzas proporcionales a ellas.
También se pueden suministrar los tipos “EU” / “UE *” unidireccionales (deslizantes en una dirección, deformación elástica en la otra) y los tipos “EM” multidireccionales (deslizantes en todas las direcciones del plano)
Características Principales
- Disponible con diferentes tipos de goma (NR / CR) y tamaños.
- Rotación máxima 1%.
- Disponible de acuerdo con UNI EN 1337-3 (marcado CE), AASHTO y otras normas.
Tipo NEOARM®
Los apoyos tipo Neoarms consisten en un cojin de goma rinforzada con placas de acero que estan completamente vulcanizadas con la goma para prevenir la corosion. El movimento longitudinal ocurre con la deformacion del caucho bajo la furza longitudinal. Están diseñados para anclarse en la estructura superior e inferior por medio de resina (sin anclajes mecánicos) y, por lo tanto, no son adecuados para transmitir tensiones dinámicas, como las sísmicas.
Características Principales
- Rotación máxima 1%.
- Disponible con diferentes tipos de goma (NR / CR) y tamaños.
- Disponible de acuerdo con UNI EN 1337-3 (marcado CE), AASHTO y otras normas.
Apoyos con bisagra esférica tipo POLIDISK
Los apoyos tipo Polidisk sono dispositivos con bisagra esférica en los que el elemento noble es el material de poliéter-uretano (PU) que constituye el disco que actúa como una bisagra de rotación y que se coloca entre dos placas de acero.
La elasticidad del material de poliuretano permite los movimientos de rotación de la placa superior alrededor de cualquier eje horizontal. En el centro del disco hay un pasador central de acero que absorbe las fuerzas horizontales y mantiene las placas superior e inferior del apoyo en posición.
Los apoyos se pueden suministrar en las versiones de vinculo fijo, unidireccional y multidireccional.
Apoyos con carga negativa
Los apoyos de carga negativa son apoyos fijos, guiados o multidireccionales con la adición de elementos mecánicos que los permiten no abrirse si están sujetos a cargas de tracción axial, tanto en el estado límite último SLU como en el servicio SLS.
Apoyos instrumentados
Permiten la medición de la carga vertical en el apoyo instalado en el sitio. Dependiendo de la tecnología utilizada, las mediciones se pueden tomar cerca del apoyo o desde una ubicación remota, en cualquier momento de la vida del dispositivo.
Apoyos con disipadores
Constituyen la combinación en un unico dispositivo de un apoyo deslizante con disipadores histéricos y/o viscosos. También se denominan "aisladores de deslizamiento de superficie plana con disipadores".
Apoyos con dispositivos de vinculo dinámico
Apoyos deslizantes juntos con dispositivos de vinculo dinámico o dispositivos de transmisión de choque. En caso de movimientos repentinos, por ejemplo sísmicos, los dispositivos de transmisión de choque evitan los movimientos relativos de los elementos del apoyo que conectan, transformando temporalmente el apoyo desde deslizante a fijo en la dirección deseada.
Apoyos con reacción elástica
Apoyos de bisagra esféricos de la serie Vasoflon® o Sferopol®, del tipo unidireccional, fijo o móvil, cuya rigidez horizontal se reduce gracias al acoplamiento en serie con elementos de elastómero.
Apoyos para puentes de empuje
Apoyos diseñados para permitir el deslizamiento de la sovraestructura durante la fase de lanzamiento, agregando una particular lámina de acero inoxidable despontable al final de las operaciones, atada al elemento superior del apoyo adecuadamente mechanizado.
Apoyos temporalmente fijos
Apoyos deslizantes con la adición de bloqueos temporales para que se fijen durante una primera fase, por ejemplo, lanzamiento o hormigonado de la sovraestructura, y que posteriormente se move después de su eliminación.
Apoyos temporalmente móviles
Apoyos que Inicialmente son móviles y, por ejemplo, no se oponen al deslizamiento derivado de la fase de construcción, pero posteriormente se fijan en una o más direcciones con la adición de bloques o guías adicionales.
